自驱式双轨移动雷达波测流系统

• 自驱式双轨移动雷达波测流系统工作原理：
• JY.RFM-SVR自驱式双轨移动雷达波测流系统利用两根平行的不锈钢钢丝绳做导轨，利用自驱式雷达移动车控制雷达波流速仪运行到指定的测速垂线进行流速测量，并结合断面面积实现断面流量的实时在线流量等。
•

• 系统组成：
•

• 现场部分：两岸立杆、配套土建基础、钢丝绳架设及设备操作间等；
•

• 设备部分：雷达波流速仪、自驱式雷达移动车、测流控制系统、数据遥测系统、无线电台、太阳能供电系统、设备箱、自动充电控制装置、外接水位计模块、软件等。
•

• 系统功能特点：
•

• （1）是一套完整的无人值守的流量测量仪器，可独立完成测验任务，获得流量数据；
•

• （2）支持本地和远程数据提取，数据传输格式和协议遵循“水文监测数据通信规约”（SL651-2014）的要求，监测信息能保证传输至水文中心并被正常接收、处理；
•

• （3）具有定时测流、水位涨落自动测流、人工操控测流等多种测流手段；
•

• （4）通过预先设定的参数，控制自驱式雷达移动车实现自动行走、自动测流；
•

• （5）行车状态监控：通过无线通讯方式感知行车及车载设备状态，并根据预先设定的参数控制行车及车载设备工作；
•

• （6）具有远程参数设置修改、远程升级、故障告警等功能。
•

• 雷达波流速仪技术参数：

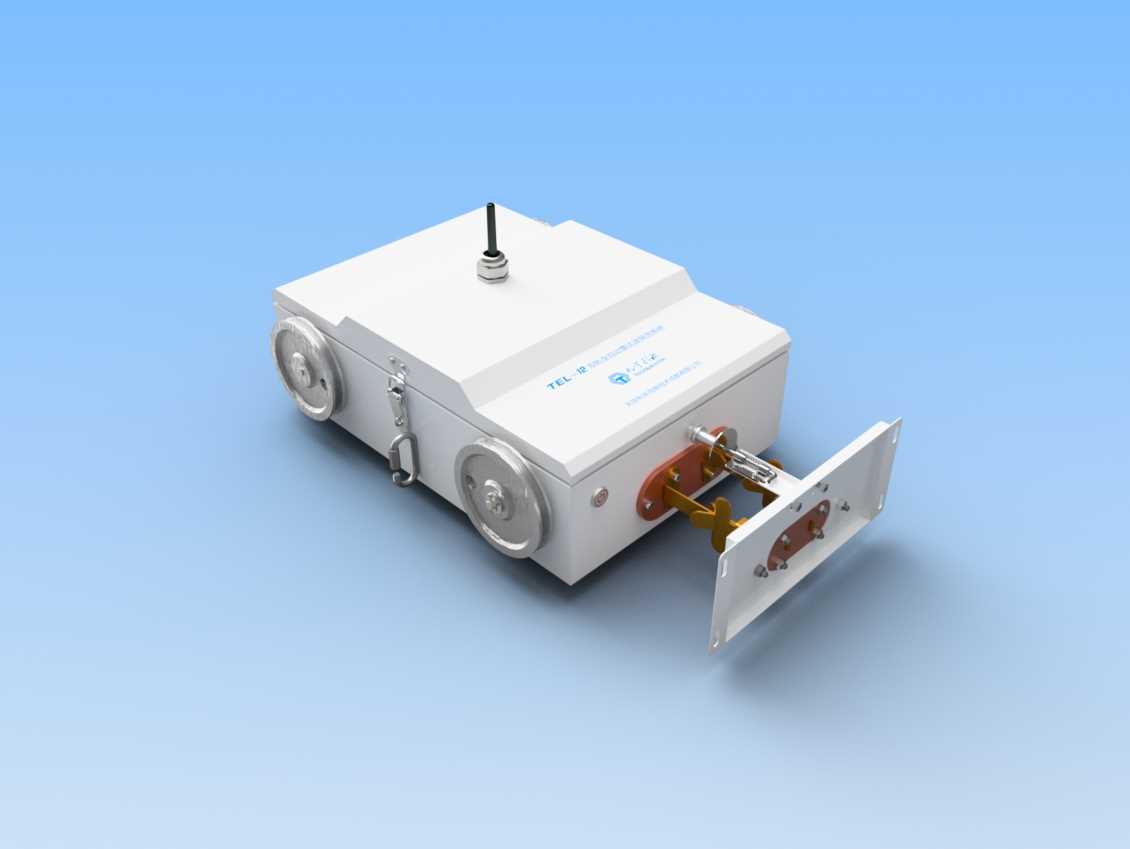

自驱式雷达移动车技术参数：

中心站软件主要功能：

（1）可通过软件设置断面参数、定时测量时间、水位基值、测速垂线等；

（2）自动接收测站发来的各项有关信息数据，并完成流量计算、生成报表等功能具备测流数据分析功能，可自动生成水位流量关系线、水位流量过程线、实测成果表、逐日平均水位表、逐日平均流量表、流量月报表等，满足水文整编要求；

（3）软件功能可扩展，可定制。

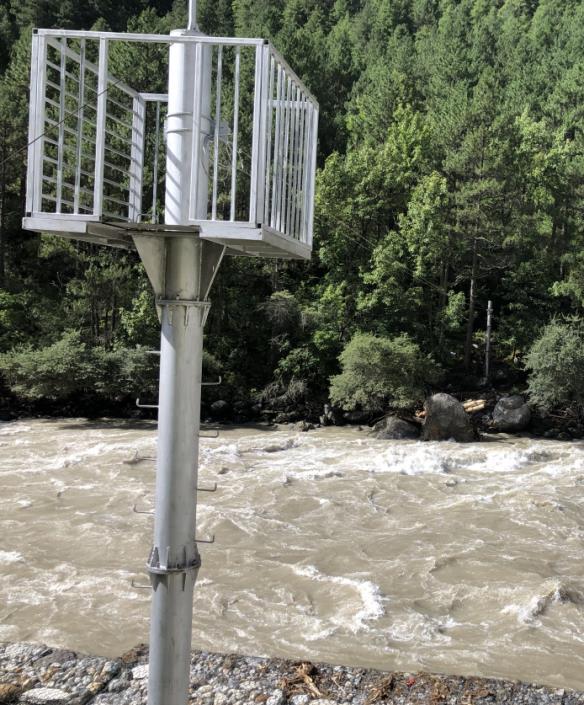

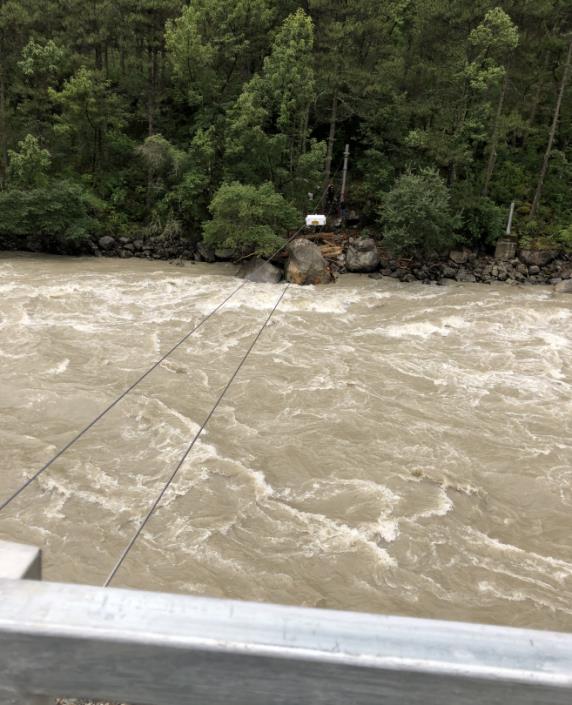

应用案例：
