灌区信息化量测水解决方案

灌区信息化量测水解决方案

项目背景
我国把灌区分为三类,即大型灌区(灌溉面积≥30 万亩,共456 座)、中型灌区(1 万
亩≤灌溉面积<30 万亩,共7316 座)和小型灌区(灌溉面积<1 万亩,不尽其数)。近年,上述三类又进一步划分为,一般中型灌区(1 万亩≤灌溉面积<5 万亩,共5447 座)、重点中型灌区(5 万亩≤灌溉面积<30 万亩,共1869 座)、特大型灌区(灌溉面积 500 万亩以上,共5 座,它们是都江堰四川、淠史杭安徽、河套内蒙古、青铜峡宁夏、位山山东)。
根据“十五”的统计(截至2011 年),全国灌溉面积共10.02 亿亩,其中,大型灌区灌溉面积为2.80 亿亩,中型灌区灌溉面积为2.23 亿亩, 也就是说中型以上灌区的灌溉面积为5.03 亿亩,占全国灌溉面积的 50.20 %。
显然,灌区对我国农业经济的影响是巨大的!

产品方案

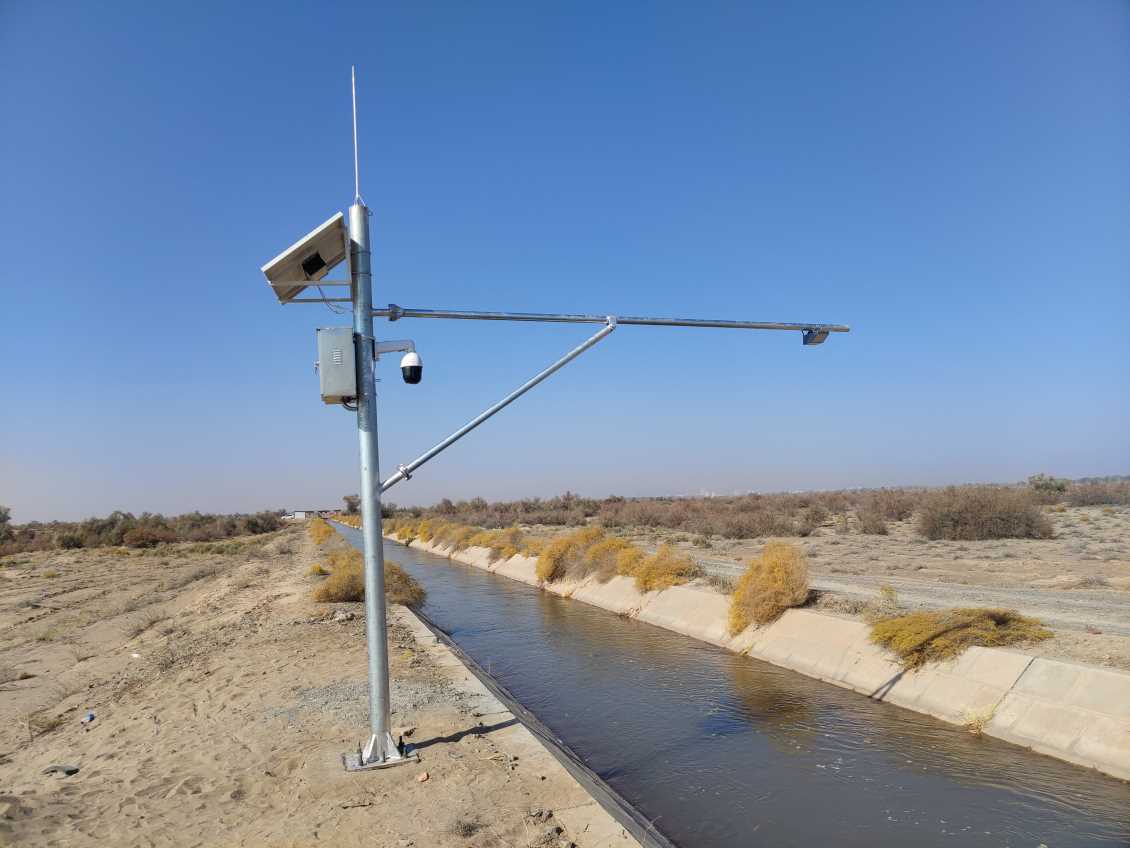

明渠雷达在线测流由雷达流量计、无线数据传输模块、太阳能供电模块组成。雷达流量计采集断面实时水位及各个分断面实时流速,并根据此断面的三维模型计算断面实时流量,由无线模块通过手机网络发往管理中心。整个系统由太阳能模块供电。

实现功能
①实时监测灌区用水量,对灌区水资源进行合理调度、优化配置。保障水务可持续发展。
②如今水资源日益紧张,实现取、供、用、排整个水生命周期的实时在线监控。
③实现水位、水量的异常预警、实时报警、及时提醒用户。
④实现设施设备的无人值守,节约人员成本。
⑤异常数值实时报警,提高应急响应能力,避免重大损失。

方案优势
1.科学的流量计算
过流断面流量=断面截面积*断面平均流速,如何得到断面的平均流速一直是本领域的难点,为此我司通过不断收集现场数据,建立了一套模型。
①对于给定的断面建立三维模型
②通过网格化计算得到的断面平均流速与表面流速的关系
③勾画表面流速与断面平均流速之间的k值曲线(与水深有关),进而计算断面平均流速。
2.非接触式测量优点
①不受水质影响,减少维护成本,安全可靠。
②不破坏水的流态,保证测量的准确性。
③7*24h在线自动监测,无需人员值守。
④ 施工和安装简便,低功耗,经济适用。
