多目标雷达iSYS-5021

时间:2020/5/11 17:17:33来源:http://www.91sensor.com/product555197.html

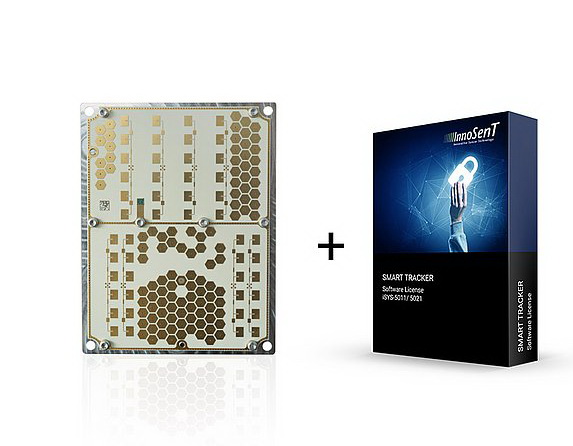

多目标雷达iSYS-5021

iSYS-5021是一款3D MIMIO(多发多收)雷达,能够监测并区分多个目标的速度、距离、角度。产品已经做完了信号处理,为UART接口,目标的数据以SPI输出给到使用者。iSYS-5021是iSYS-5020的带跟踪算法的版本,即5021里面已经做完了跟踪算法,使用者在使用时调用算法即可输出跟踪轨迹

应用领域:

周界防护、区域安全监控、多目标人员定位、人员行走轨迹跟踪

主要特征:

工作在24GHz频段,MIMIO雷达,即多发多收天线
同时得到目标的速度、距离、角度
监测距离可达150m
最大可监测速度为35.3km/h
监测范围达150度以上,角度分辨率为12度
目标数据以SPI和以太网形式输出
UART接口
集成了跟踪算法,使用时可直接调用
体积小巧

规格参数:

发射频率:24.050-24.250GHz,跟调制有关
输出功率:Max.=20dBm(100mW)
作用距离:测人最远为120m,测车最远为150m
测距精度:小于1.5m
距离分辨率: 1.26m
测速范围:-34.3~+34.3km/h
测速精度:优于0.55km/h
速度分辨率:0.55km/h
天线角度:水平150度,垂直26度
作用范围:150度
测角精度:1°
角度分辨率:最大12°,通常为8°
数据更新时间:100ms
工作电压:6.1V-6.4V,通常为6.25V 纹波需要小于5mV
工作电流:Max.=1000mA
工作温度:-40~+70℃
储存温度:-40~+85℃
尺寸:100.75mm*78.5mm*16.5mm
