城市地下管网智能监测方案

项目背景
改革开发近40年来，城市建设加速扩张，人口激增，造成了大量的灰色建筑（不透水，硬化的建筑），以及排水系统设施不匹配城市人口水平和城市建设水平，出现了很多问题。这些问题包括内涝，以及污水处理厂的处理能力不匹配，污水直接排放，造成受纳水体的污染等等，影响了城市的生态和宜居。
2013年，国务院下发《关于做好城市排水防涝设施建设工作的通知》，明确了任务目标。要求，各地区要认真排查隐患点，采取临时应急措施，有效解决当前影响较大的严重积水内涝问题，避免因暴雨内涝造成人员伤亡和重大财产损失。2014年底前，要在摸清现状基础上，编制完成城市排水防涝设施建设规划，力争用5年时间完成排水管网的雨污分流改造，用10年左右的时间，建成较为完善的城市排水防涝工程体系。
其中包括了：
加快推进雨污分流管网改造与建设。在雨污合流区域加大雨污分流排水管网改造力度，暂不具备改造条件的，要尽快建设截流干管，适当加大截流倍数，提高雨水排放能力，加强初期雨水的污染防治。新建城区要依据《“十二五”全国城镇污水处理及再生利用设施建设规划》和有关要求，建设雨污分流的排水管网。
积极推行低影响开发建设模式（即海绵城市理念）。各地区旧城改造与新区建设必须树立尊重自然、顺应自然、保护自然的生态文明理念；要按照对城市生态环境影响最低的开发建设理念，控制开发强度，合理安排布局，有效控制地表径流，最大限度地减少对城市原有水生态环境的破坏；要与城市开发、道路建设、园林绿化统筹协调，因地制宜配套建设雨水滞渗、收集利用等削峰调蓄设施，增加下凹式绿地、植草沟、人工湿地、可渗透路面、砂石地面和自然地面，以及透水性停车场和广场。新建城区硬化地面中，可渗透地面面积比例不宜低于40%；有条件的地区应对现有硬化路面进行透水性改造，提高对雨水的吸纳能力和蓄滞能力。
对此国家有关部门陆续下发了红头文件，包括住房城乡建设部《关于印发海绵城市建设技术指南-低影响开发雨水系统构建（试行）的通知》以及财政部《关于开展中央财政支持海绵城市建设试点工作的通知》 财建{2014} 838号》对城市的排水系统建设提供了技术意见以及财政支持政策。
数字化建设是重要的技术手段，作为将来智慧城市或海绵城市建设实施的监控手段。 对水循环的重要节点，包括排水节点，取水点，排洪，泄水口，以及管网聚集点，甚至排污点进行数字化监测，可监控整个水资源系统的健康运行或者对海绵城市的建设作为重要的考核或者评价。
产品方案
管网产品主要规划以及解决的应用场景如下
l 水位监测系列：可用于监测地下管网的水位和地上易涝点，重点监控点的积水水位；
l 连续监测：可用于移动物体，流体的侦测，用作物体有无的探测；
l 流量监测：用于明渠和管道的流量监测；

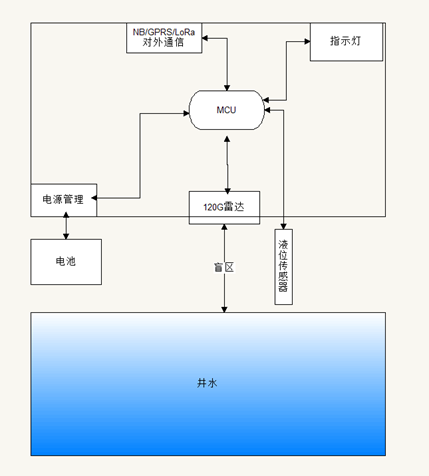

本系统由电源和设备主机组成，主机包括雷达液位计，压力传感器，GPRS/NB/LoRa通信模组，主控MCU，见下图所示：

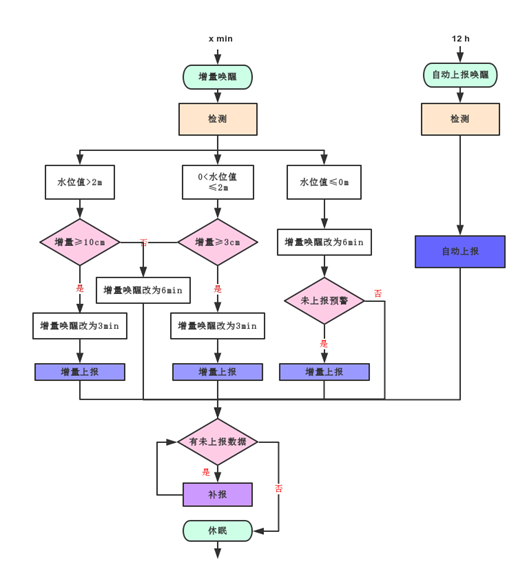

数据上传逻辑如下
